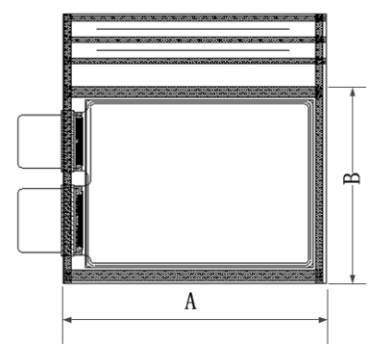

电芯来料尺寸规格如下:
单头双极耳(根据客户提供电池尺寸定制)
 | 类别 | 兼容范围 |
电芯本体长度(mm) | 20~60 | |
电芯本体宽度(mm) | 20~45 | |
| 沿B方向上的气袋宽度(mm) | ≤40 | |
电芯厚度(mm) | 2~12 |
性能指标
外观颜色 | 灰白色(可定制) | 设备尺寸(LxWxHmm) | 2000X1340x2100(仅供参考) |
设备重量 | 1600kg(仅供参考) | 设备故障率 | <1% |
配置电源 | 电压AC380±10% | 配电最大功率 | 27.24KW |
电源充放电功率 | 10.24kW | 最大加热功率 | 17kW |
保温加热功率 | 8.5kW | 压力值范围 | 700~3000kgf |
温度采集精度 | ±0.5℃(分辨率0.1℃) | 读取范围 | 0~90℃ |
加热温度范围 | RT~80C(分辨率0.1℃) | 控制精度;压板温度均匀性 | ±2℃;≤±3℃ |
充/放电电压设定范围 | 充电:0mV~4.5V(分辨率1mV) 放电:2V~4.5V(分辨率1mV) | 电压测量范围 | DC0V~5V |
充放电电流设定范围 | 10mA~2A(分辨率1mA) (电流大小可根据客户电池定制) | 电压测量控制精度 | ±(0.1%FS+0.1%RD) |
电流测量控制精度 | ±(0.1%FS+0.1%RD) | 时间测量控制精度 | ≤±0.1% |
恒流充电截止条件(CCC) | 电压、时间、容量 | 恒压充电截止条件(CVC) | 电流、时间、容量 |
恒流放电(DC)截止条件 | 电压，时间或容量 | 步骤时间 | 1min~1000min可设置 |
流程设置 | 可最多设置32个工步参数,256个循环 |
|
|
优势特点:
设备精度 0.1%，确保测量和运行的高稳定度。
每个通道充放电电流精度、电压精度通过高精度微调校准。
每只电池测试通道拥有独立的电压、电流环设计，稳定无冲击。
多种夹具模式选择，快捷可靠；模组化设计理念，易于维护。
设备数据上传公共MES系统，可从MES系统下载相关参数及工艺，根据MES需求提供数据信息与资料。
强大的软件功能，人机界面友好，拥有详尽的测试数据存储、分析工具；支持多类型数据导出；支持自主标签编辑打印输出功能。
测试通道软硬件保护，具备完善的电池保护功能：过电压、欠电压、过电流、欠电流、过容量保护、断电保护、数据断点恢复、电池接反硬件保护等。
